Los operadores de plantas e ingenieros de procesos suelen utilizar nombres diferentes para exactamente el mismo equipo. Camine hacia el piso de cualquier planta de agregados o minería y escuchará a los equipos hablar sobre la pantalla tipo banana. Lea los manuales técnicos y verá que está designada como una criba vibratoria lineal de igual espesor. Las operaciones de alto tonelaje enfrentan un enorme cuello de botella al procesar piensos crudos. Las mamparas tradicionales planas o de una sola inclinación luchan con diferentes profundidades de material. Un lecho grueso en el extremo de alimentación atrapa partículas finas, impidiendo una estratificación adecuada. Un lecho delgado en el extremo de descarga desperdicia valioso espacio en la cubierta. Esto conduce a una separación deficiente, un rendimiento reducido y un desgaste localizado. El diseño de pendiente variable resuelve esto directamente utilizando el principio de Boerstrein. Al utilizar múltiples ángulos de plataforma, el equipo mantiene una velocidad constante del material y una profundidad de lecho uniforme. Este enfoque de ingeniería maximiza la eficiencia del cribado por metro cuadrado, lo que permite a las plantas manejar aumentos masivos en la tasa de alimentación sin obstruir el circuito.
El término "criba tipo banana" se refiere al perfil lateral curvo e inclinado múltiple de la caja de la criba, mientras que "criba de igual espesor" describe la profundidad constante del lecho de material lograda a lo largo de la superficie de la criba.
Al utilizar un ángulo pronunciado en el extremo de alimentación que se aplana gradualmente hacia el extremo de descarga, el diseño acelera los materiales finos para una rápida separación inicial.
Este diseño produce hasta un 30-40% más de capacidad que las cribas vibratorias estándar del mismo tamaño, lo que lo hace ideal para operaciones de alto tonelaje.
La evaluación de una criba tipo banana requiere evaluar la capacidad estructural de la planta, ya que las altas cargas dinámicas, los requisitos de vibración lineal y la mayor huella exigen una infraestructura sólida.
Tabla de contenido

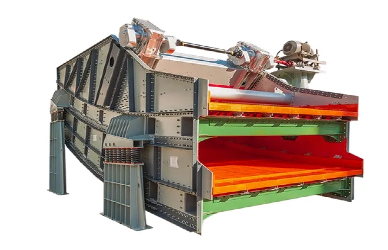

La construcción física de este equipo explica inmediatamente su nombre común. La máquina presenta una superficie de cribado continua dividida en múltiples secciones de plataforma. Los fabricantes construyen estas máquinas con tres a seis secciones distintas. Cada sección posterior presenta un ángulo de inclinación decreciente. Los ingenieros fabrican las placas laterales de alta resistencia para adaptarse a estos cambios de ángulo específicos, creando un perfil curvo distintivo.
El extremo de alimentación comienza con un ángulo pronunciado, normalmente entre 34° y 45°. A medida que la plataforma avanza, el ángulo se aplana a través de zonas de transición, a menudo cayendo a 24° y luego a 15°. El extremo de descarga final queda casi plano, entre 0° y 5°. Cuando se ven las placas laterales de la caja de la pantalla desde el pasillo de la planta, esta configuración de múltiples pendientes imita la curva de un racimo de plátanos. El personal de la planta adoptó esta taquigrafía visual hace décadas para diferenciarla de las unidades horizontales estándar.
Este perfil distinto tiene un propósito estrictamente funcional. Los ingenieros diseñaron la curva para manipular la atracción gravitacional y la velocidad del material de alimentación. Cada cambio de ángulo representa un punto de transición calculado diseñado para alterar la forma en que la roca interactúa con las aperturas de la pantalla. Las secciones empinadas manejan el volumen a granel, mientras que las secciones planas manejan el tamaño con precisión.
El ingeniero francés Boerstrein propuso el principio de cribado de igual espesor para resolver el defecto fundamental de las cubiertas planas. En una criba estándar horizontal o de una sola inclinación, el lecho de material se adelgaza drásticamente a medida que las partículas de tamaño inferior caen a través de las aberturas. Comienzas con una enorme pila de 300 mm en el extremo de alimentación y terminas con una escasa dispersión de rocas de 20 mm en el extremo de descarga. Esta distribución desigual desperdicia energía y espacio en la cubierta.
Una pantalla de igual espesor invierte esta dinámica. La pendiente decreciente frena físicamente el material a medida que avanza. En el extremo de alimentación, la gravedad acelera la masa. En el extremo de descarga, la plataforma plana actúa como freno. La reducción en el volumen total del material, causada por partículas de tamaño inferior al que pasan exitosamente a través de la pantalla, se compensa perfectamente con la reducción en la velocidad del material.
Este acto de equilibrio físico da como resultado una profundidad de lecho delgada y constante desde el conducto de alimentación hasta el borde de descarga. Los ingenieros de procesos utilizan la terminología técnica completa: criba vibratoria lineal de igual espesor. El movimiento lineal es un requisito absoluto para que este principio funcione. El mecanismo de accionamiento debe impulsar el material hacia adelante a través de las secciones de descarga aplanadas donde la gravedad ya no ayuda al flujo. Sin una fuerte acción de carrera lineal, el material se detiene y obstruye el extremo de descarga.
El análisis del flujo de material en cribas tradicionales revela graves limitaciones mecánicas. Cuando se vierten 1000 toneladas por hora de agregado sobre una plataforma plana, se crea un lecho grueso y denso en el extremo de alimentación. Esta capa gruesa atrapa físicamente las partículas finas en la parte superior de la pila. No pueden alcanzar los medios de pantalla para pasar. Los ingenieros de procesos llaman a esto mala estratificación. Los finos simplemente se acumulan sobre las rocas más grandes.
A medida que la vibración fuerza al material hacia adelante, los finos eventualmente bajan. Sin embargo, cuando llegan a las aberturas, el material ya ha recorrido la mitad de la plataforma. El lecho delgado en el extremo de descarga desperdicia el área de cribado disponible restante. Termina utilizando sólo una fracción de sus costosos medios de pantalla de manera efectiva, lo que obliga al equipo a trabajar más para obtener menos resultados.
El impacto operativo perjudica la eficiencia de la planta. Se enfrenta a límites estrictos en la capacidad de rendimiento. Empujar más tonelaje simplemente aumenta la profundidad del lecho y empeora el problema de estratificación. También experimenta un desgaste muy localizado en la zona de impacto de la alimentación debido a la masa concentrada. Una mala estratificación genera mayores índices de material extraviado, lo que significa que finos valiosos terminan en su reserva de productos gruesos, lo que requiere un costoso reprocesamiento.
El diseño de pendiente variable ataca inmediatamente el problema de la estratificación. El ángulo inicial pronunciado crea una rápida fase de estratificación. La alta velocidad del material provoca un adelgazamiento inmediato del lecho tan pronto como el alimento llega a la plataforma. La violenta aceleración desgarra el lecho de material, permitiendo que los finos caigan instantáneamente al fondo y pasen a través del medio de criba.
Para comprender la mecánica, observe las distintas fases del flujo de material a través de la plataforma:
Impacto inicial y aceleración: el material golpea la sección de alimentación de 45°, acelerando rápidamente a más de 3 metros por segundo y adelgazando el lecho instantáneamente.
Estratificación rápida: los finos migran al fondo de la capa de material y pasan a través del medio de alta resistencia inmediatamente, eliminando hasta el 50 % del volumen inferior en el primer tercio de la máquina.
Desaceleración y clasificación de tamaño cercano: la pendiente se aplana a 15°, lo que desacelera el material para permitir que las partículas cercanas al tamaño de apertura tengan más tiempo para encontrar una abertura sin ser empujadas más allá de ella.
Descarga final: El material de gran tamaño restante sale de la sección plana de 0° a 5° a una velocidad controlada, lo que garantiza la máxima precisión antes de caer en el conducto de descarga.
El control de velocidad garantiza que no desperdicie espacio en la plataforma. El extremo de alimentación rápida se encarga de la eliminación masiva de finos obvios. El extremo de descarga lenta se encarga de la clasificación precisa de material de tamaño cercano. Esta división del trabajo a lo largo de la plataforma maximiza la eficiencia general de la separación y evita el cegamiento que afecta a las cribas estándar.
Los fabricantes ofrecen estas máquinas en varias configuraciones para satisfacer los requisitos de circuitos específicos. Debe elegir entre opciones de uno o dos pisos según el flujo de su proceso. Los modelos de una sola plataforma destacan por su gran capacidad de separación o por su simple separación de dos productos. Manejan tonelajes masivos con una complejidad estructural mínima, lo que los hace ideales para circuitos de trituración primaria.
Las configuraciones de dos pisos funcionan utilizando dos pisos inclinados paralelos. La vibración lineal impulsa el material a través de ambas superficies simultáneamente. Esta configuración separa el alimento en tres tamaños de producto distintos con una precisión excepcional. La plataforma superior soporta raspaduras gruesas, protegiendo la delicada plataforma inferior de impactos fuertes. Luego, la plataforma inferior realiza la separación fina, a menudo utilizando aberturas mucho más pequeñas.
La selección de las cantidades de plataforma depende en gran medida de la distribución del tamaño de partículas (PSD) requerida. También debes evaluar las restricciones de altura de las plantas. Las unidades de varias plataformas requieren un espacio vertical significativamente mayor para los conductos de alimentación, los puntos de transferencia intermedios y las tolvas de descarga. La modernización de una unidad de dos pisos en una planta más antigua a menudo requiere una modificación estructural extensa para adaptarse al aumento de altura y al complejo trabajo del conducto.
Generar la enorme fuerza necesaria para un cribado de igual espesor exige sistemas de accionamiento especializados. No se pueden utilizar accionamientos de movimiento circular simples ni mecanismos de un solo eje. Estas máquinas requieren excitadores con engranajes de alta resistencia o motores duales desequilibrados montados en una enorme viga motriz mecanizada. Los excitadores deben generar un golpe lineal preciso para mover la roca de manera efectiva.
La vibración lineal es necesaria para impulsar el material a través de las secciones de descarga más planas. Si el ángulo de carrera es incorrecto, el material se detendrá en las secciones de 0°, provocando ceguera y desbordamiento catastróficos. La línea de acción debe pasar exactamente por el centro de gravedad de la máquina para garantizar un recorrido uniforme en todo el ancho de la plataforma. Los mecánicos suelen establecer el ángulo de carrera entre 45° y 50° con respecto a la horizontal.
Los avances de la ingeniería moderna se centran en gran medida en la integridad estructural. Estas máquinas generan fuerzas G masivas, que a menudo superan los 4,5G a 5,5G durante el funcionamiento continuo. Los fabricantes deben utilizar placas laterales con alivio de tensión, pernos Huck en lugar de soldadura y vigas transversales de alta resistencia. Los sistemas avanzados de monitoreo de condición ahora rastrean las temperaturas de los rodamientos, la degradación del aceite y las firmas de vibración para evitar fallas catastróficas en entornos continuos de trabajo pesado.
La especificación de medios de cribado en diferentes pendientes presenta un desafío de mantenimiento único. No puede simplemente instalar exactamente los mismos paneles de un extremo a otro. Debe seleccionar entre poliuretano modular, caucho resistente o alambre tejido según la zona específica de la plataforma. El uso de un enfoque único para todos dará como resultado un desgaste prematuro o un cegamiento severo.
Son obligatorios diferentes tamaños de apertura y tipos de paneles. El extremo de alimentación empinado experimenta alto impacto, velocidad extrema y desgaste abrasivo severo. Aquí necesita paneles de impacto de goma sólida de 50 mm de espesor o poliuretano de alta resistencia para absorber el golpe. El extremo de descarga plano experimenta baja velocidad pero conlleva un enorme riesgo de ceguera debido a partículas de tamaño cercano. Aquí necesita medios altamente abiertos y flexibles para mantener la precisión y el rendimiento.
El procesamiento de materiales pegajosos o con alto contenido de humedad complica aún más la selección de medios. El poliuretano estándar se cegará instantáneamente si el contenido de arcilla es demasiado alto. En estas aplicaciones, los ingenieros de procesos integran paneles flip-flow o esteras de poliuretano altamente flexibles en las secciones de descarga. La vibración secundaria de estas esteras flexibles expulsa activamente partículas pegajosas, evitando el cegamiento al procesar alimentos difíciles como carbón húmedo o agregados pesados de arcilla.
La razón principal por la que los ingenieros especifican este equipo es la capacidad bruta. El principio de igual espesor permite un tonelaje por metro cuadrado significativamente mayor en comparación con las cribas horizontales estándar. Al mantener una capa delgada y acelerar la alimentación, puede empujar hasta un 40 % más de material exactamente con la misma huella física. Una máquina de pendiente variable de 3 mx 9 m superará fácilmente a una plataforma plana estándar de 3 mx 9 m.
Esta eficiencia de huella tiene un valor inmenso en las actualizaciones de plantas abandonadas. Las plantas más viejas enfrentan graves limitaciones de espacio. No se puede simplemente construir un edificio más amplio para albergar pantallas más grandes. Cuando aumentan los objetivos de producción, reemplazar una criba tradicional por una criba tipo banana le permite alcanzar nuevos objetivos de tonelaje sin alterar la estructura de acero existente ni ampliar la huella del edificio.
La capacidad no significa nada si el producto no cumple con las especificaciones. El diseño de pendiente variable reduce drásticamente el enganche y el cegamiento. Un fino lecho de material garantiza que las partículas no se fuercen entre sí en las aberturas bajo una fuerte presión. El tiempo de residencia optimizado en el extremo de descarga garantiza que las partículas de tamaño cercano se clasifiquen con precisión, manteniendo el producto final estrictamente dentro de los parámetros de tamaño requeridos.
Esta precisión impacta directamente en los procesos posteriores. Los circuitos de trituración funcionan mucho más eficientemente cuando la criba elimina todos los finos antes de la trituradora. El envío de finos a una trituradora de cono provoca empaquetamiento, picos de energía y daños mecánicos. Las celdas de flotación en el procesamiento de minerales requieren tamaños de partículas estrictamente controlados para maximizar la recuperación química. Cuando mejora la eficiencia del cribado, la consistencia del producto se estabiliza en toda la planta.
Debe abordar la realidad de los patrones de desgaste al operar equipos de pendiente variable. La alta velocidad en el extremo de alimentación acelera rápidamente el desgaste del medio. El material actúa como papel de lija deslizándose por un conducto de 45°. Debe mitigar este desgaste con cajas de alimentación revestidas de cerámica, placas de impacto de goma gruesa y revestimientos de desgaste especializados en las placas laterales.
La evaluación del costo general del ciclo de vida requiere factores de equilibrio. Se enfrenta a un mayor gasto de capital inicial para comprar la máquina. Obtendrá un costo por tonelada procesada significativamente reducido debido al aumento masivo del rendimiento. Cuando se configura correctamente con medios de malla por zonas, se beneficia de menos intervalos de mantenimiento requeridos, lo que mantiene la planta funcionando por más tiempo entre paradas programadas.
Debe definir sus parámetros de alimentación ideales antes de seleccionar esta tecnología. Estas máquinas destacan cuando la alimentación contiene un alto porcentaje de finos, opera con un tonelaje total alto y presenta un contenido de humedad variable. Si su alimento es principalmente roca gruesa con muy pocos finos, el extremo de alimentación empinado no ofrece ninguna ventaja y un raspador estándar de servicio pesado es una mejor opción.
Las aplicaciones de la industria primaria dependen en gran medida de esta tecnología para la eliminación de finos. Las plantas de preparación de carbón los utilizan ampliamente para deslamar a 0,5 mm y aplicaciones de drenaje y enjuague para recuperar medios pesados. Los circuitos de minería de roca dura los utilizan antes que los chancadores secundarios para eliminar los finos de descarga del molino SAG. Las plantas de procesamiento de agregados de alta capacidad los utilizan para producir arena manufacturada y limpiar agregados finos.
Identificar escenarios donde esta tecnología es inapropiada. Las operaciones de bajo tonelaje no generan suficiente profundidad de lecho para justificar el diseño complejo. La eliminación de rocas muy grandes destruirá las secciones de alimentación empinadas y dañará las vigas transversales. Las estrictas limitaciones de altura en las operaciones subterráneas a menudo impiden la instalación de plataformas de múltiples pendientes debido al enorme espacio vertical requerido.
Proporcionar un marco de evaluación de costo-beneficio ayuda a justificar la inversión. Debe comparar el mayor costo inicial y los complejos mecanismos de accionamiento con los ahorros operativos a largo plazo. El CapEx inicial es sustancial. Los excitadores con engranajes de alta resistencia, las vigas motrices mecanizadas y la compleja geometría de la placa lateral aumentan significativamente los costos de fabricación en comparación con una plataforma plana.
Las ventajas de OpEx compensan rápidamente el precio inicial. Obtendrá ahorros de energía a largo plazo porque procesa más toneladas por kilovatio de potencia motriz. Usted reduce el consumo de medios de cribado por tonelada mediante la utilización de zonas de desgaste especializadas. Lo más importante es que aumenta el rendimiento general al recuperar finos más valiosos que de otro modo se perderían en la reserva gruesa.
Métrica de evaluación | Pantalla horizontal estándar | Criba de igual espesor (pendiente variable) |
|---|---|---|
Capacidad de rendimiento | Capacidad básica limitada por un lecho de alimentación grueso. | Entre un 30% y un 40% más de capacidad por metro cuadrado. |
Eficiencia de estratificación | Deficiente al final de la alimentación; multas atrapadas en el lecho superior. | Excelente; La rápida aceleración fuerza la estratificación inmediata. |
Requisito de huella | Requiere plataformas más anchas/largas para alto tonelaje. | Altamente eficiente; Maneja sobretensiones masivas en espacios compactos. |
CapEx inicial | Precio de compra inicial más bajo. | Mayor costo inicial debido a la geometría y excitadores complejos. |
Carga dinámica en planta | Requisitos estructurales moderados. | Cargas dinámicas masivas que requieren aislamiento de alta resistencia. |
Destacar los riesgos críticos de ingeniería evita costosas fallas en la instalación. Estas máquinas son excepcionalmente pesadas. Las gruesas placas laterales, las pesadas vigas transversales y los enormes excitadores con engranajes añaden un peso muerto significativo. Además, generan cargas dinámicas enormes en comparación con las cribas estándar. Una máquina de 30 toneladas que tira de 5G transfiere fuerzas severas directamente a la estructura de soporte.
Debe realizar auditorías estructurales integrales para las plantas existentes antes de la instalación. No se puede simplemente desatornillar una pantalla plana vieja y colocar una máquina de pendiente variable en su lugar. La estructura de acero sufrirá fallas por fatiga. La integración requiere resortes de aislamiento helicoidales de acero de alta resistencia, subestructuras especializadas y cimientos de hormigón armado para absorber la energía transmitida de forma segura.
Para implementar una pantalla banana en su circuito de procesamiento, ejecute los siguientes pasos:
Realice un análisis integral del flujo de materiales para determinar el porcentaje exacto de finos y el contenido de humedad en su alimentación actual.
Consulte con los ingenieros estructurales del OEM para calcular los requisitos de carga dinámica y verificar que el marco de su planta existente pueda soportar el aumento de fuerzas.
Realice pruebas piloto en muestras específicas de minerales o agregados para determinar los ángulos de pendiente óptimos y los tipos de medios de cribado para su material.
Audite el consumo actual de medios de pantalla y los registros de tiempo de inactividad para crear un modelo de comparación de eficiencia operativa preciso.
Como líder de la industria en tecnologías avanzadas de cribado y separación, Shanghai Kminda Tech. Co., Ltd. aporta décadas de excelencia innovadora en ingeniería y fabricación para ayudar a las operaciones de minería y agregados a maximizar el rendimiento, resolver cuellos de botella en el procesamiento y optimizar la vida útil de los equipos.
R: Una criba estándar presenta una sola plataforma plana o ligeramente inclinada, lo que da como resultado un lecho de material grueso en el extremo de alimentación y un lecho delgado en la descarga. Una criba tipo banana utiliza un diseño de múltiples pendientes, que comienza en pendiente en la alimentación y se aplana en la descarga, para mantener una profundidad constante y delgada del lecho de material en toda la superficie.
R: Mantener una profundidad constante del lecho maximiza la utilización de toda el área de cribado. Evita que los lechos de material grueso atrapen partículas finas en el extremo de alimentación, lo que garantiza una estratificación rápida y elimina los cuellos de botella en el rendimiento que ahogan las operaciones de alto tonelaje.
R: Las operaciones de alto tonelaje son las que más se benefician. Esto incluye plantas de preparación de carbón para deslamado, circuitos de minería de roca dura para la extracción previa a la trituradora y plantas de procesamiento de agregados de alta capacidad que requieren una eliminación eficiente de finos sin expandir la huella de sus edificios existentes.
R: Utiliza dos plataformas paralelas de pendiente variable impulsadas por un único mecanismo de vibración lineal. La plataforma superior separa el material grueso para proteger la plataforma inferior de impactos fuertes, mientras que la plataforma inferior realiza una separación fina y precisa, produciendo tres fracciones distintas de producto simultáneamente.
R: Sí, pero requieren medios de pantalla especializados. Los ingenieros de procesos integran esteras flexibles de poliuretano o paneles flip-flow en las secciones de descarga más planas. La vibración secundaria de estos paneles flexibles expulsa activamente partículas pegajosas, evitando que el material cegue las aberturas.
R: El extremo de alimentación empinado experimenta una alta velocidad del material, lo que acelera el desgaste abrasivo. Los operadores mitigan esto instalando paneles de impacto de caucho de alta resistencia o medios de poliuretano más gruesos en la zona de alimentación, mientras usan medios de área muy abierta en el extremo de descarga más lento para mantener la precisión.
