Introducción

KMD se ha centrado en la investigación, el desarrollo y la fabricación de la pantalla de vibración lineal para la industria mineral. De acuerdo con el diseño del mantenimiento, la alta fiabilidad y la alta resistencia a la vibración, las series LKLB se integran con la tecnología de detección avanzada y el proceso de fabricación, y adecuados para todo tipo de condiciones duras en los campos, como la metalurgia, el carbón, el metal no ferroso, el material de construcción, la industria química, etc.

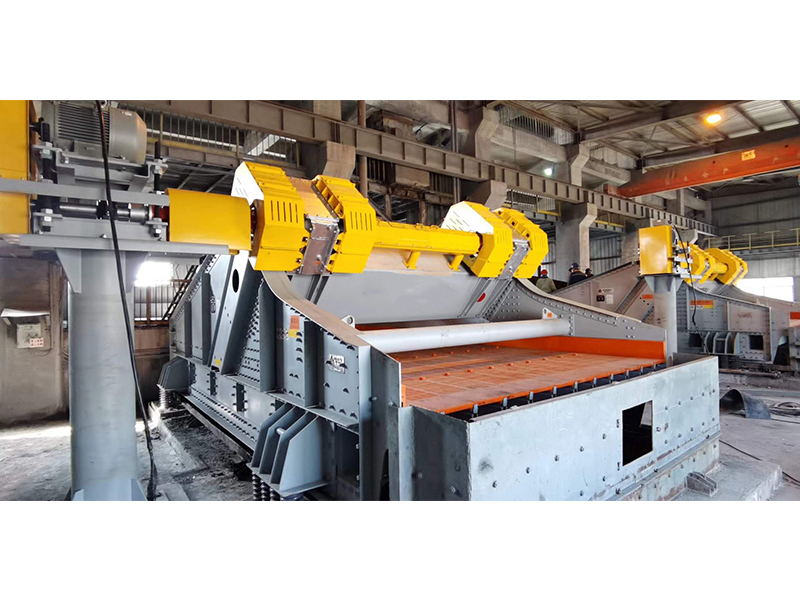

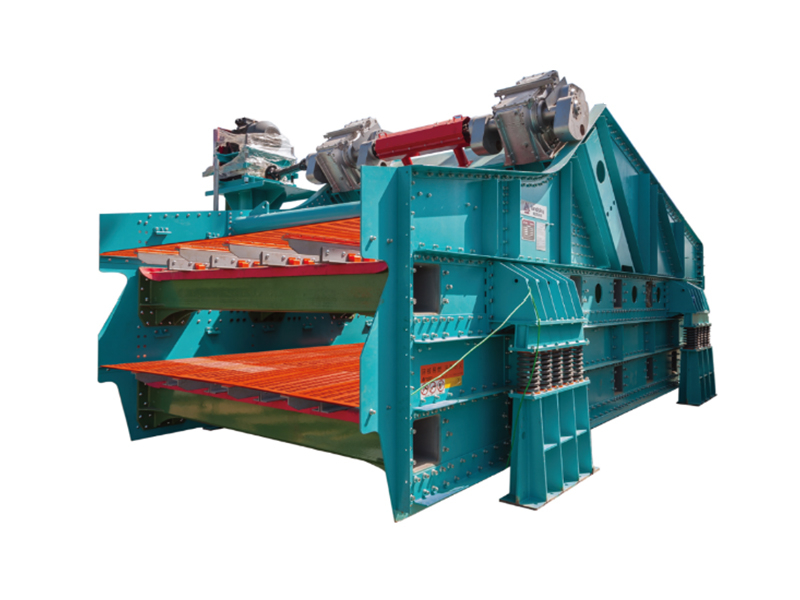

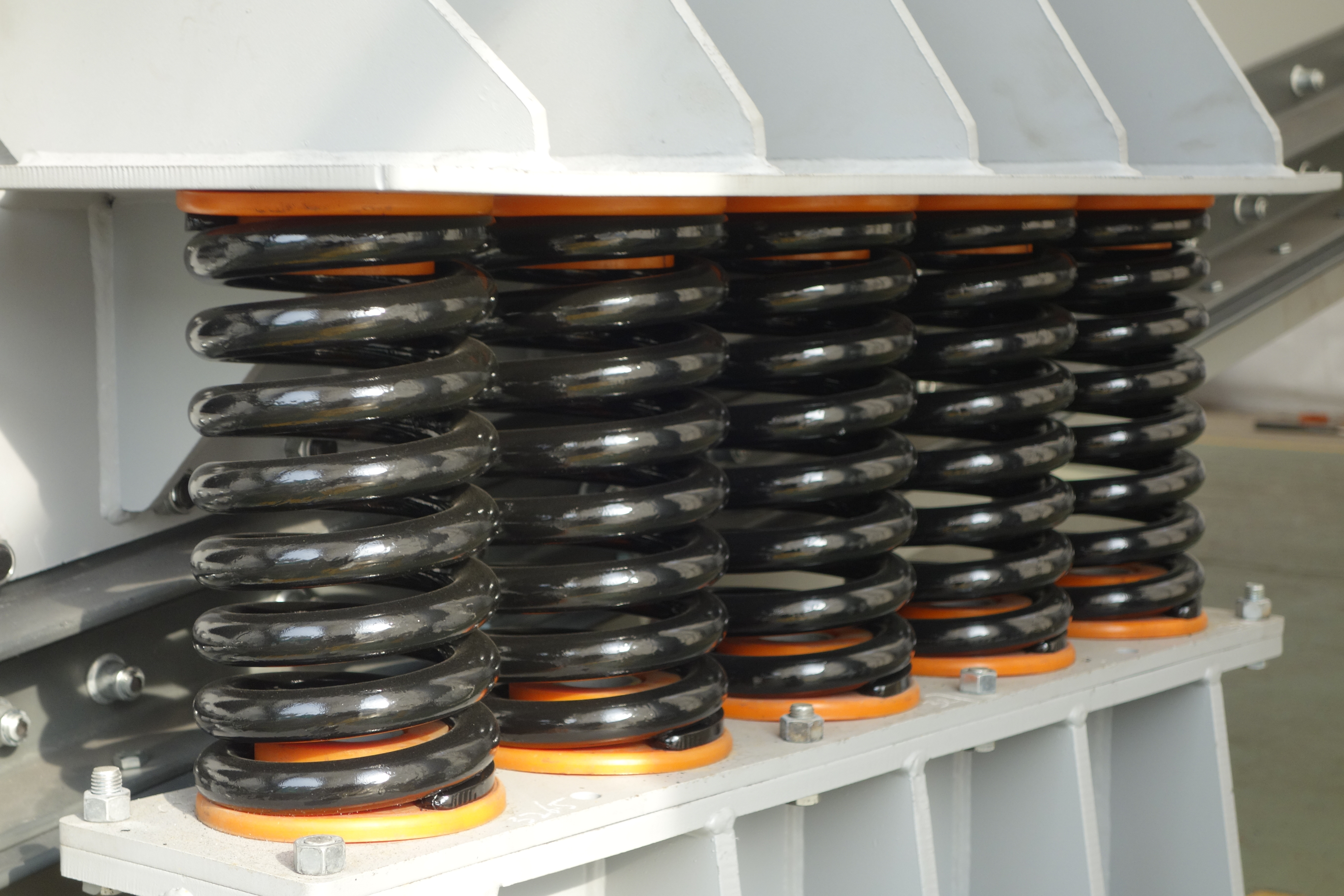

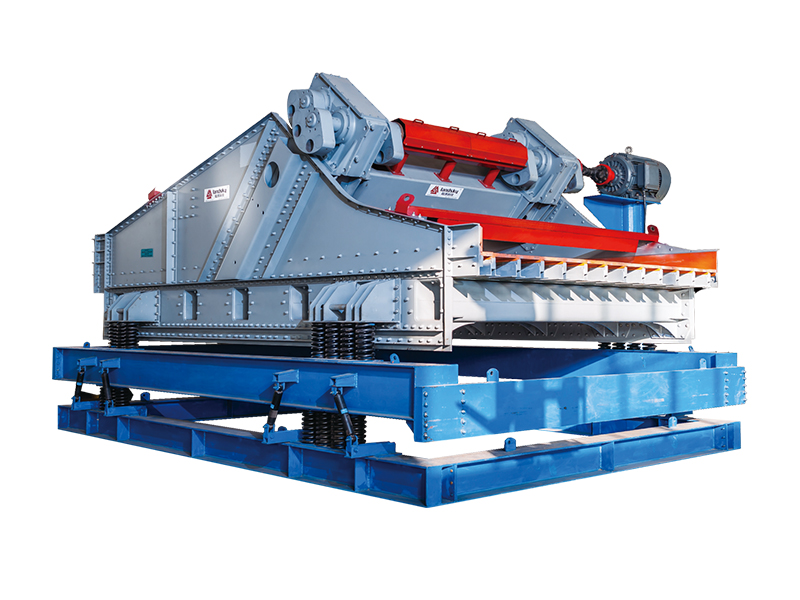

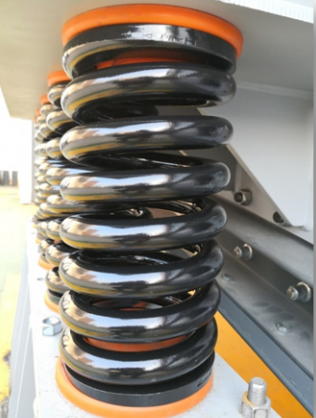

En la pantalla de vibración lineal, los excitadores se instalan en el haz de excitador de la caja de pantalla. Mientras que el material de mineral va a la cubierta de pantalla, todo el sistema de vibración consiste en material y caja de pantalla soportada por resortes de bobina. El eje se conduce a girar por la fuerza del controlador del motor, y la masa excéntrica en dos ejes está girando reversamente a través de un par de engranajes helicoidales que se despliegan en el medio. La fuerza centrífuga a veces superpone y compensa, lo que hace que el sistema de vibración en vibración lineal al recíproco, con máxima amplitud de hasta 16 mm.

Característica y ventaja

Diseñado hasta 4,3 m de ancho y 9,7 m de longitud

Utilizando una placa de acero de alta aleación de alta calidad de alta calidad, con buena resistencia, alta resistencia y buena resistencia a la corrosión, resistencia a baja temperatura y resistencia a la fatiga; La resistencia al rendimiento es de 355MPa, 1.5 veces la de la placa de acero ordinaria.

Todo el diseño sin costura de soldadura, la placa lateral está terminada por el sistema láser y de plasma, y ​​la precisión de posicionamiento repetido es de hasta ± 0.1 mm. Las otras placas accesorias son blanking por láser, y la precisión de posicionamiento repetido es de ± 0.02 mm, con alta consistencia e intercambiabilidad del producto.

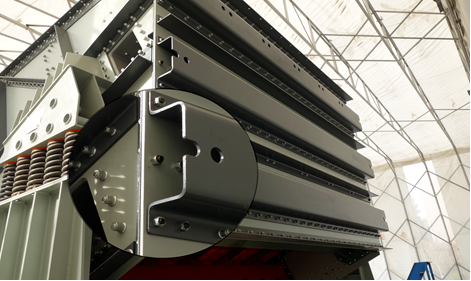

La placa del haz principal está hecha de placa de acero de alta resistencia con aleación baja, estructura de caja y placa de acero reforzada, peso ligero, rigidez completa y alta resistencia.

La costura de soldadura está de acuerdo con el estándar de soldadura AWS D1.1-2015, y a través de la prueba de detección de fallas de UT, se ajusta al estándar de costura de soldadura de grado I.

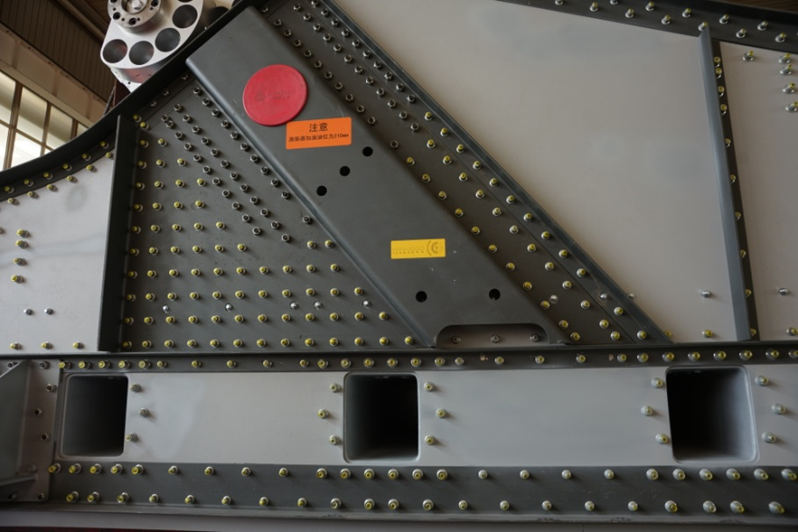

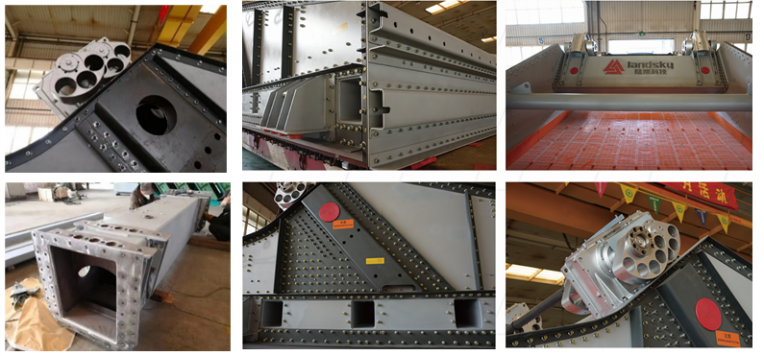

Todo el marco de la pantalla adopta el ensamblaje de tensión hidráulica del remache de Huck importado, con gran rigidez, alta resistencia, distribución de fuerza equilibrada, gran factor de seguridad, apariencia novedosa y hermosa.

El haz principal de la pantalla, el asiento de soporte del resorte y la placa lateral están conectados por la tuerca de bloqueo de acero, y cada tuerca se calibra con una llave de torque para garantizar un par de diseño suficiente.

Toda la superficie de la máquina de pantalla se rocía con pintura de primadores de dos componentes +, el grosor de la película seca es superior a 160um y la posición de contacto de la pulpa y el mineral interno están protegidos por una placa de goma y una capa protectora de poliuretano.

Listado de pantalla de vibración lineal

Detalles

Estuche de clientes

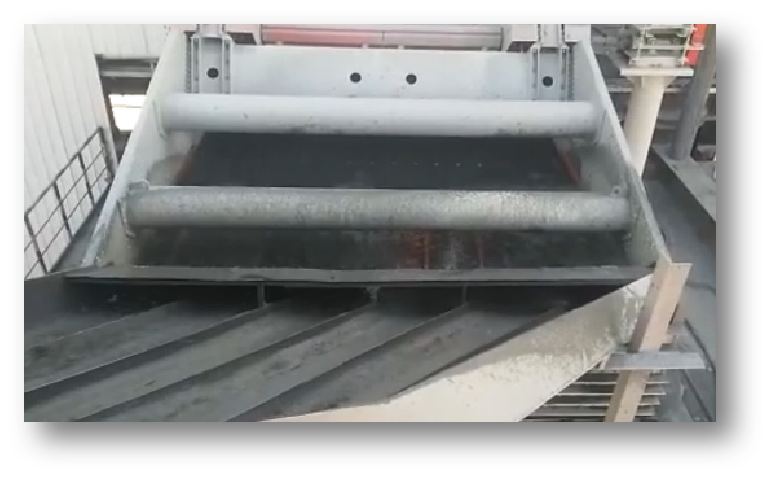

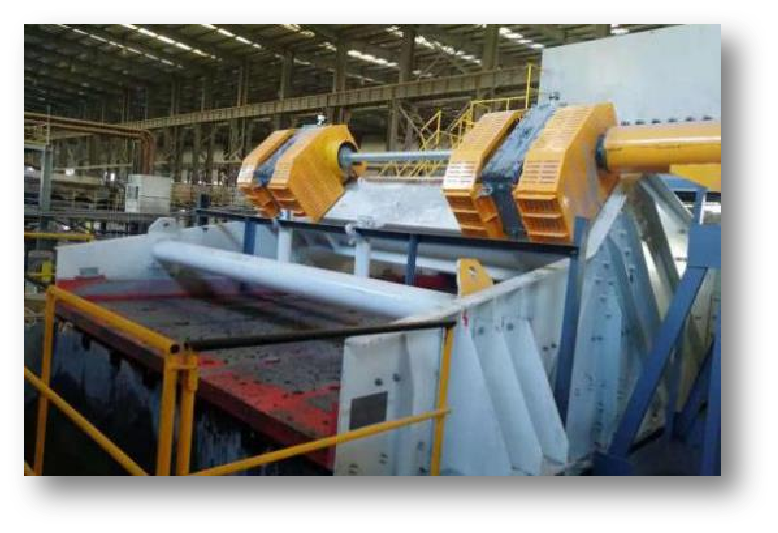

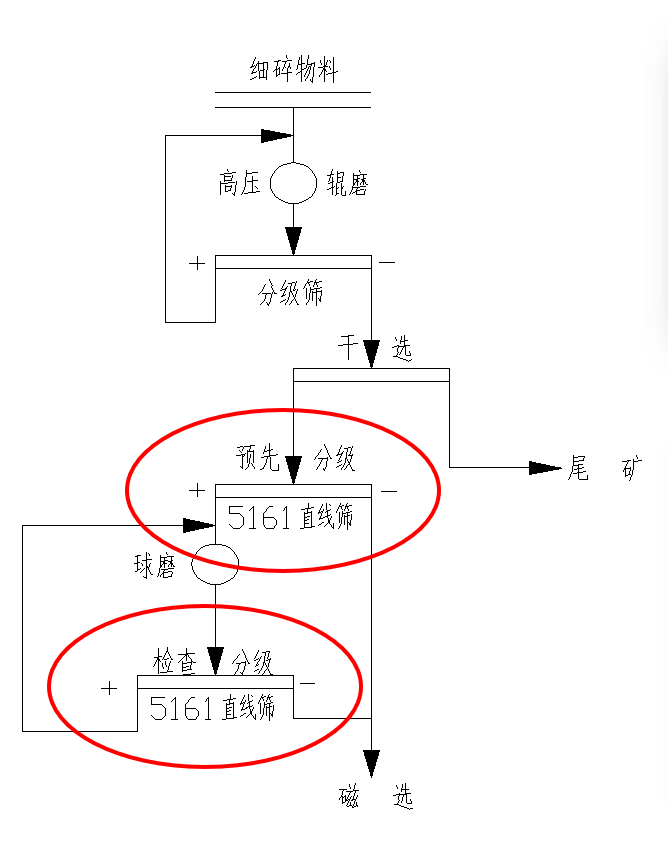

Jianlong Mining Co., Ltd. Tipo de mineral: magnetita de titanio de vanadio Modelo: LKLB5161 Cantidad: 2 Capacidad: 600-800T/H Proceso: pre-exigencia antes de la fábrica Apertura: 2 mm Capacidad: 300-500t/h Proceso: Molino de bola de circuito cerrado Aperture: 1.5 mm

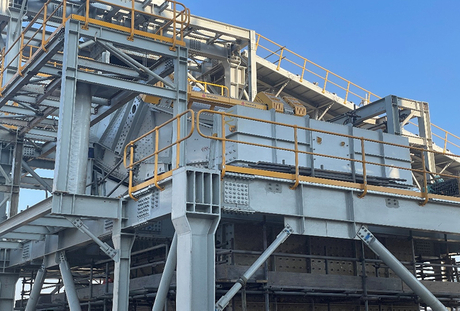

Solicitud

Tamaño primario Dimensionamiento secundario Tamaño terciario Desbastado Washing Desagüe

Servicio

La pantalla de vibración lineal de KMD es una solución personalizada

Las pantallas vibratorias lineales de KMD cubren completamente las especificaciones internacionales existentes y pueden variar de acuerdo con la capacidad actual de diseño y manejo de fábrica

Cada sitio de la aplicación tiene requisitos específicos: para garantizar que la máquina de pantalla sea exactamente adecuada para su aplicación de campo específica y reduzca el riesgo de requisitos de mantenimiento o fallas, cada una de nuestras pantallas puede personalizarse especialmente para optimizar los procesos existentes o los parámetros de coincidir para nuevos proyectos.

No comprometa el tamaño original, cree una pantalla única para su sitio y equipo.
