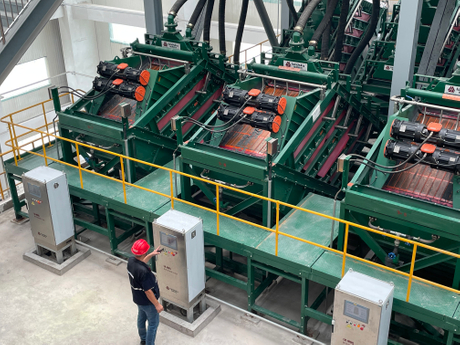

El cribado de materiales finos húmedos, pegajosos o de tamaño cercano crea graves cuellos de botella operativos en las plantas de procesamiento. Las instalaciones enfrentan pérdidas agravadas por el rápido cegamiento de las pantallas y el tiempo de inactividad no planificado. Las cribas vibratorias convencionales fallan cuando se manejan alimentos con mucha humedad o mucha arcilla porque sus mallas de alambre estáticas se obstruyen rápidamente. Esto conduce a una pérdida de rendimiento, un aumento de las horas de mantenimiento y una calidad del producto comprometida. Los operadores se ven obligados a detener la producción, bloquear el equipo y limpiar manualmente las plataformas. Necesitamos un enfoque mecánico diseñado específicamente para estos materiales difíciles. La criba flip flow proporciona una tecnología de separación especializada de alta aceleración. Está diseñado para eliminar por completo el enganche y el cegamiento. Esta guía desglosa la mecánica, las aplicaciones industriales y los criterios de evaluación técnica para implementar esta solución de detección avanzada.

• Mecanismo: Las cribas Flip Flow utilizan un principio de vibración de doble masa para estirar y relajar alternativamente las esteras flexibles de poliuretano, generando fuerzas de aceleración extremas (hasta 50 G) que expulsan los materiales pegajosos.
• Propuesta de valor principal: reducen drásticamente el tiempo de inactividad asociado con la limpieza manual de la pantalla y evitan la obstrucción del material en aplicaciones con alta humedad sin necesidad de agregar agua.
• Dinámica de costos: si bien requieren un gasto de capital inicial (CapEx) más alto que las cribas convencionales, generalmente generan un gasto operativo (OpEx) más bajo en aplicaciones difíciles debido a un desgaste reducido, un menor consumo de energía por tonelada y un mayor rendimiento continuo.
• Realidad de la implementación: La integración exitosa requiere una ingeniería estructural cuidadosa para manejar cargas dinámicas, estructuras de soporte robustas y un ajuste preciso del sistema de resonancia durante la puesta en servicio.

La mecánica principal: principio de funcionamiento de la pantalla Flip Flow

Anatomía del sistema

Comprender esta tecnología requiere observar su construcción física. Cinco componentes estructurales centrales impulsan el sistema. El primero es el marco de la pantalla principal. Esta pesada estructura de acero al carbono ancla el movimiento primario y alberga los componentes motrices. En segundo lugar está el marco de pantalla flotante, a menudo llamado marco subresonante. Esta estructura más ligera se mueve independientemente del marco principal. En tercer lugar está la malla de pantalla de poliuretano flexible. Esto actúa como la superficie de protección real y el punto de conexión física entre los dos marcos. El cuarto es el mecanismo de excitación, que incluye el eje excéntrico, los rodamientos de rodillos a rótula y el motor de accionamiento. Finalmente, la estructura de soporte de alta resistencia sostiene todo el conjunto y aísla las vibraciones de la infraestructura de la planta circundante mediante enormes resortes helicoidales o topes de goma.

Sistema de resonancia de doble masa

La interacción entre el marco principal y el marco flotante crea el movimiento central. Un solo accionamiento genera una doble vibración. El accionamiento excéntrico acciona directamente el bastidor principal. Luego, el marco principal transfiere energía al marco flotante a través de los soportes de caucho de corte. Estos soportes actúan como dispositivos de almacenamiento de energía de alta resistencia. El sistema opera cerca de su frecuencia de resonancia natural. Operar cerca de la resonancia minimiza la entrada de energía requerida mientras maximiza la salida cinética. El motor sólo necesita mantener el impulso en lugar de forzar cada movimiento contra la gravedad.

1. El motor eléctrico hace girar el eje excéntrico a velocidades típicamente entre 700 y 800 RPM.
2. El eje excéntrico fuerza al pesado marco principal a realizar un movimiento vibratorio circular o lineal.
3. Los soportes de caucho cortante se comprimen y expanden, absorbiendo la energía cinética del marco principal.
4. Los soportes liberan esta energía en el marco flotante más liviano, lo que hace que se desfase con respecto al marco principal.
5. La resonancia armónica resultante sostiene el movimiento relativo continuo entre los dos marcos con un consumo mínimo de energía eléctrica.

Las esteras de movimiento y poliuretano "Flip-Flow"

La acción física define el nombre del equipo. Debido a que los dos marcos se desfasan entre sí, la distancia entre sus travesaños cambia constantemente. Las esteras de malla de poliuretano flexibles están atornilladas o fijadas con pasadores a través de estos travesaños alternos. A medida que los marcos se separan, el tapete se estira. A medida que los marcos se juntan, la alfombra se afloja. Esto crea un movimiento elástico y oscilante.

Describimos esto como un efecto trampolín. La malla se estira y luego se relaja rápidamente, generalmente de 700 a 800 veces por minuto. Este movimiento transfiere vibraciones de alta frecuencia directamente al lecho de material. No depende únicamente de la vibración de la pesada estructura de acero. La transferencia directa de energía hace que el proceso de separación sea muy eficiente, lanzando físicamente el material hacia arriba y hacia adelante a lo largo de la plataforma.

Fuerzas de alta aceleración y estratificación de materiales

Este efecto trampolín genera fuerzas físicas masivas. La plataforma de pantalla alcanza de 30G a 50G de aceleración. Las pantallas convencionales rara vez superan el 5G. Estas fuerzas G extremas rompen físicamente la tensión superficial de las partículas húmedas y pegajosas. El violento empuje hacia arriba rompe los terrones aglomerados de arcilla y finos.

Cuando una partícula de 5 mm de carbón o arcilla húmeda golpea una malla de alambre estática, la acción capilar la mantiene en su lugar. La aceleración de 50G de la pantalla flip flow rompe ese vínculo capilar al instante. Obliga a las partículas más finas a ir al fondo del lecho de material mientras que el material grueso permanece en la parte superior. Esta rápida estratificación garantiza una separación eficiente. La alta aceleración evita que cualquier material se deposite en las aberturas de la malla, manteniendo el área abierta despejada para un rendimiento continuo.

Criba Flip Flow versus cribas vibratorias convencionales

Superar la vinculación y el cegamiento

Los fracasos en las pruebas de detección generalmente se dividen en dos categorías. El pegging ocurre cuando partículas de tamaño cercano se encajan firmemente en las aberturas de la malla. El cegamiento ocurre cuando materiales finos y húmedos cubren la malla de alambre y eventualmente tapan los agujeros por completo. Una pantalla convencional utiliza una malla estática. Es muy propenso a cegarse cuando la humedad del material supera el cinco por ciento. Los cables estáticos ofrecen una superficie estable para que se acumulen finos húmedos.

La acción dinámica y autolimpiante de las esteras de poliuretano evita esta acumulación. El estiramiento constante deforma físicamente la forma de la abertura. Si una roca de tamaño cercano se encaja en un agujero cuadrado, el estiramiento posterior de la estera alarga ese agujero, escupiendo la roca. Las altas fuerzas G eliminan simultáneamente los finos pegajosos que intentan recubrir la superficie de poliuretano.

Los operadores que trabajan con minerales con alto contenido de arcilla o con condiciones climáticas húmedas a menudo pasan horas en cada turno golpeando manualmente cribas estáticas con martillos para limpiar las cubiertas ciegas. El movimiento elástico elimina este requisito por completo. La plataforma permanece limpia y abierta independientemente del contenido de humedad del alimento, lo que garantiza que el punto de corte siga siendo preciso durante todo el turno de producción.

Eficiencia Energética y Mecanismos de Accionamiento

El consumo de energía es una métrica principal para las operaciones de la planta. El sistema de doble masa casi resonante requiere motores de accionamiento sorprendentemente pequeños. Las cribas convencionales de accionamiento directo de capacidad similar necesitan motores mucho más grandes. Una criba convencional obliga a un único y enorme marco de acero a vibrar contra la gravedad, lo que requiere un par enorme para iniciar y mantener la carrera.

El sistema de doble masa utiliza soportes de goma para almacenar y liberar energía. Una vez que la máquina alcanza su velocidad de funcionamiento, la resonancia armónica toma el control. El motor simplemente recupera la energía cinética perdida por la fricción y el desplazamiento del material. Esto da como resultado kilovatios-hora significativamente más bajos por tonelada de material procesado. Los motores más pequeños también requieren una infraestructura eléctrica más ligera, variadores de frecuencia más pequeños y un cableado menos robusto.

Eficiencia operativa y reducción de mano de obra de mantenimiento

Los equipos de adquisiciones e ingeniería deben evaluar el impacto operativo a largo plazo de sus elecciones de equipos. La complejidad de la ingeniería y los componentes especializados de esta tecnología requieren un enfoque de mantenimiento específico. Sin embargo, la eficiencia operativa proviene de las horas de producción recuperadas. Elimina el trabajo manual diario que antes se dedicaba a limpiar las pantallas obstruidas.

El medio de poliuretano ofrece una vida útil prolongada en comparación con la tela metálica tejida. La tela metálica se desgasta rápidamente en los puntos de intersección del tejido. El poliuretano absorbe la energía del impacto en lugar de resistirla rígidamente. El rendimiento continuo e ininterrumpido reduce drásticamente las horas de trabajo de mantenimiento durante la vida útil del equipo. El personal de la planta puede reasignarse de tareas de limpieza de pantallas a tareas de mantenimiento preventivo en otras partes de las instalaciones.

Aplicaciones industriales primarias y criterios de éxito

Procesamiento de minerales y preparación de carbón

El dimensionamiento del carbón crudo presenta grandes desafíos debido a la humedad inherente. Los minerales suelen contener un alto contenido de arcilla. Una pantalla flip flow sobresale en estos entornos. Mantiene puntos de corte estrictos sin necesidad de añadir agua. El cribado en seco elimina la necesidad de costosos equipos de manipulación de lodos, espesadores y deshidratadores posteriores. Las plantas de procesamiento pueden separar fracciones de 3 mm a 9 mm de manera eficiente incluso cuando el material de la mina está saturado debido a fuertes lluvias.

• Mantener un corte limpio de 3 mm o 6 mm sin cegar.
• Eliminando la necesidad de tamizado húmedo y posterior secado térmico.
• Manejo de humedad de alimentación variable que oscila entre el 5% y el 15% sin ajustar los parámetros del variador.
• Evitar que las aglomeraciones de arcilla pasen al flujo de producto grueso.

Reciclaje de residuos y escombros de C&D

Los desechos sólidos municipales y el abono son notoriamente difíciles de controlar. La madera triturada y los escombros de construcción contienen materiales fibrosos. Estas fibras envuelven las plataformas estáticas de las cribas convencionales y los tambores de trómel ciegos. El movimiento dinámico de las esteras de poliuretano resiste este enredo. La violenta acción de volteo hace rebotar vidrios y plásticos pesados ​​sobre la plataforma mientras la materia orgánica húmeda cae a través de las aberturas.

• Resiste el enredo de bolsas de plástico, textiles y fibras de madera trituradas.
• Separación efectiva de áridos pesados ​​del abono húmedo y pegajoso.
• Mantener altos volúmenes de rendimiento a pesar de las densidades de alimentación altamente variables.
• Reducir la intervención manual necesaria para eliminar los residuos atascados de la plataforma de cribado.

Agregados y Arena Manufacturada

Las canteras que producen arena manufacturada enfrentan estrictos requisitos de gradación. La separación de agregados finos generalmente implica cortes de 2 mm a 10 mm. Lavar la arena no siempre es ambiental o económicamente viable debido a la escasez de agua o restricciones de permisos. La arena fabricada húmeda para cribar en seco requiere una alta aceleración para eliminar microfinos no deseados. La tecnología proporciona una gradación constante en estas condiciones húmedas.

• Mantener el contenido microfino de -75 micrones por debajo de los límites especificados.
• Evitar el deslumbramiento de la cubierta durante condiciones de rocío de la mañana o lluvia ligera.
• Manejo de la naturaleza altamente abrasiva del granito o basalto triturado utilizando gruesas esteras de poliuretano.
• Se integra perfectamente con los circuitos de trituración existentes del impactador de eje vertical (VSI).

Dimensiones de evaluación técnica para adquisiciones

Restricciones de tamaño, capacidad y huella

Hacer coincidir el área de la plataforma de cribado con el rendimiento deseado es el primer paso en la evaluación técnica. Debe calcular toneladas por hora según la densidad aparente del material y el contenido de humedad. Los materiales húmedos y pegajosos tienen una capacidad de detección efectiva por metro cuadrado menor que los materiales secos. La profundidad del lecho debe permanecer relativamente delgada. Si el lecho de material es demasiado grueso, la masa del material amortigua la aceleración de 50G y las capas superiores no se estratificarán adecuadamente.

Los requisitos espaciales exigen una atención estricta. El marco flotante dinámico requiere un espacio libre para la cabeza y los lados específicos. Las configuraciones de los conductos deben adaptarse a la trayectoria agresiva del material descargado. La caja de alimentación debe distribuir el material uniformemente en todo el ancho de la plataforma. Una alimentación desigual provoca un desgaste localizado de las esteras de poliuretano y desequilibra el sistema de resonancia.

Especificaciones de la estera de poliuretano

Los medios de pantalla son el corazón del sistema. Debes evaluar varios criterios a la hora de seleccionar tapetes. El espesor de la estera determina la vida útil pero afecta directamente la flexibilidad. Una alfombra más gruesa dura más pero requiere más energía para estirarse y puede reducir la fuerza G transferida al material. El durómetro mide la dureza del poliuretano. Un durómetro más bajo ofrece más flexibilidad y mejor autolimpieza, pero se desgasta más rápido bajo cargas abrasivas.

Las formas de las aberturas varían según el material. Las aberturas cuadradas maximizan el área abierta. Las aberturas ranuradas evitan que las partículas alargadas se peguen. Las aberturas redondas proporcionan el tamaño más preciso para materiales esféricos. Los mecanismos de sujeción determinan la rapidez con la que los equipos de mantenimiento pueden reemplazar las secciones desgastadas durante una interrupción.

Sistemas de accionamiento y ajuste de carrera

Las condiciones del alimento rara vez permanecen constantes en una planta de procesamiento del mundo real. Evaluar la capacidad de ajuste del sistema de transmisión es vital para el éxito a largo plazo. Necesita la capacidad de ajustar la longitud y la frecuencia del trazo. Esto se logra ajustando el eje excéntrico o agregando y quitando pesos desequilibrados de los volantes. Una alimentación más pesada y húmeda requiere un recorrido más largo y una mayor amplitud para romper la tensión superficial.

Una alimentación más seca y fina se beneficia de un trazo más corto y rápido para maximizar la cantidad de presentaciones en las aperturas de la pantalla. Asegúrese de que el equipo permita estos ajustes mecánicos sin requerir un desmontaje completo del conjunto de transmisión. Muchos sistemas modernos integran variadores de frecuencia (VFD) para permitir a los operadores ajustar las RPM sobre la marcha, ajustando la resonancia para que coincida con las condiciones de alimentación inmediatas.

Riesgos de implementación y estrategias de mitigación

Gestión de cargas dinámicas en la infraestructura de la planta

La intensa vibración crea importantes riesgos de implementación. El movimiento de doble masa genera fuerzas dinámicas masivas que pueden provocar una fatiga estructural grave en las estructuras de acero de las plantas existentes. No puede simplemente dejar caer este equipo sobre una estructura de soporte antigua diseñada para una pantalla estática. Las frecuencias armónicas pueden alinearse con la frecuencia natural del edificio, provocando fallas estructurales catastróficas.

Debe realizar un análisis estructural dinámico mediante análisis de elementos finitos (FEA) antes de la instalación. Utilice resortes de aislamiento de alta resistencia hechos de caucho o acero para absorber el exceso de energía cinética. Probablemente necesitarás diseñar refuerzos para la subestructura. Reforzar la estructura de soporte con refuerzos transversales evita que la resonancia armónica desgarre el edificio y garantiza que la energía cinética permanezca dirigida hacia el lecho de material.

Protocolos de mantenimiento para mecanismos de excitación

La falla mecánica prematura es un riesgo grave. Los cojinetes y los soportes de caucho de corte sufren un abuso enorme durante el funcionamiento continuo. Un tensado inadecuado o la falta de lubricación aceleran rápidamente este desgaste. Debe establecer estrictas rutinas básicas de mantenimiento predictivo para proteger el equipo.

1. Realice análisis de vibración semanales en los principales rodamientos de rodillos esféricos para detectar signos tempranos de desconchado o desgaste de la jaula.
2. Inspeccione la tensión de la estera de poliuretano en cada turno; un tapete suelto no se volteará correctamente y se desgastará rápidamente debido al deslizamiento del material en lugar de rebotar.
3. Revise los soportes de goma de corte mensualmente para detectar signos de degradación por calor, grietas o delaminación.
4. Reemplace los soportes de goma de corte en juegos completos para mantener una transferencia de energía equilibrada en todo el ancho del marco.
5. Controle la temperatura de funcionamiento de la carcasa del eje excéntrico para garantizar que el sistema de lubricación automática esté funcionando correctamente.

Desafíos de ajuste y puesta en servicio

Operar fuera de fase es un problema común de inicio. Si el sistema sale de resonancia, se pierde por completo el movimiento de giro elástico. Esto conduce a una eficiencia de cribado deficiente, un cegamiento severo y una tensión mecánica elevada en los travesaños. Los motores consumirán una corriente excesiva mientras luchan contra la frecuencia natural de la máquina.

Debe confiar en la puesta en marcha guiada por el OEM. Los técnicos equilibrarán las masas con precisión utilizando equipos de diagnóstico especializados. Establecerán la frecuencia de operación correcta usando los VFD y verificarán el ángulo de carrera usando luces estroboscópicas. El ajuste adecuado garantiza que los marcos principal y flotante oscilen en el ángulo de fase requerido exacto, maximizando la aceleración de 50G y minimizando la carga eléctrica.

Conclusión

1. Realice una prueba física de flujo de material con un fabricante de equipos utilizando una muestra representativa de su material de alimentación más húmedo y pegajoso.
2. Solicite un documento de huella de carga dinámica al proveedor para iniciar una revisión integral de ingeniería estructural de la estructura de acero de su planta existente.
3. Audite el consumo actual de medios de pantalla y las horas de mano de obra de limpieza manual para proyectar ahorros operativos futuros.
4. Programe una evaluación en el sitio para determinar las limitaciones espaciales exactas, las trayectorias de los conductos y los requisitos de distribución de la caja de alimentación para la nueva instalación.

Preguntas frecuentes

P: ¿Qué materiales son los más adecuados para una pantalla flip flow?

R: Son ideales para materiales húmedos, pegajosos, ligados con arcilla, fibrosos y finos de tamaño cercano. La tecnología destaca en el manejo de avances difíciles que suelen oscilar entre 2 mm y 20 mm. Las aplicaciones comunes incluyen carbón crudo, desechos sólidos municipales, compost, finos de mineral de hierro y arena manufacturada húmeda.

P: ¿Cuánto duran las esteras de malla de flujo abatible de poliuretano?

R: La vida útil es muy variable según la abrasividad del material y la velocidad de avance. Generalmente oscila entre 3 y 12 meses. Su flexibilidad inherente reduce el desgaste por impacto directo en comparación con la tela metálica rígida de acero, lo que les permite absorber energía cinética en lugar de resistirla rígidamente.

P: ¿Cuál es la diferencia entre una criba de flujo invertido y una criba de alta frecuencia?

R: Las cribas de alta frecuencia hacen vibrar una malla de alambre rígido rápidamente utilizando accesorios de motor directo. Las pantallas Flip Flow utilizan un sistema de doble masa para estirar y relajar físicamente una estera de poliuretano flexible. Esto crea fuerzas G localizadas mucho mayores y un movimiento elástico y de autolimpieza que las mallas rígidas no pueden lograr.

P: ¿Puede una criba de flujo abatible manejar materiales secos que fluyen libremente?

R: Sí, puede procesar materiales secos fácilmente. Sin embargo, generalmente está demasiado diseñado para alimentos secos y de flujo libre. Una criba vibratoria estándar inclinada u horizontal suele ser suficiente para esas aplicaciones simples y requiere menos refuerzo estructural para su instalación.

P: ¿Cómo ahorra energía el principio de vibración de doble masa?

R: Al operar cerca de la frecuencia de resonancia natural del sistema, un solo variador genera una doble vibración. El motor sólo necesita mantener la energía cinética almacenada en los soportes de goma de corte. Esto requiere significativamente menos energía continua que obligar a una sola masa pesada a vibrar contra la gravedad.

P: ¿Qué causa que una rejilla flip flow pierda su capacidad de autolimpieza?

R: La pérdida de tensión del tapete es la causa principal. Los medios de poliuretano desgastados o endurecidos también reducen la flexibilidad. Operar fuera de resonancia debido a problemas de transmisión, fallas en los soportes de corte o alimentación de material que excede con creces el tamaño superior máximo diseñado también detendrá el efecto trampolín.
